DEI0429-WMB航空電子ARINC429線路驅動器IC

發布時間：2025-03-25 09:14:42     瀏覽：1575

　　DEI0429-WMB 是一款由 Device Engineering Incorporated 生產的 ARINC 429 線路驅動器集成電路，專為滿足航空電子領域的串行數據總線標準而設計。

DEI0429-WMB航空電子ARINC429線路驅動器IC

　　產品特點

　　數據速率：支持高速(100 kHz)和低速(12.5 kHz)數據速率。

　　兼容性：輸入與 TTL 和 CMOS 兼容，可作為工業標準 ARINC 429 線路驅動器的引腳對引腳替代品。

　　低電磁干擾(EMI)：在 RS-422 模式下，數據速率可達 100 kHz。

　　可調節的轉換速率：通過兩個外部電容(CA 和 CB)控制輸出轉換速率。

　　低靜態功耗：典型值為 125mW。

　　可編程輸出差分范圍：通過 VREF 引腳實現。

　　過壓保護：輸出端裝有保險絲，提供故障保護。

　　負載能力：可驅動完整的 ARINC 負載，包括 400Ω 和 30,000pF。

　　溫度范圍：擴展溫度范圍為 -55°C 至 +85°C，軍用溫度范圍為 -55°C 至 +125°C。

　　封裝類型：采用 16 引腳陶瓷 SOICW 開放腔封裝。

　　功能描述

　　DEI0429-WMB 支持兩種工作模式：

　　429 模式：在該模式下，串行數據以雙軌格式輸入(DATA(A) 和 DATA(B))，由 SYNC 和 CLOCK 輸入啟用。輸出電壓電平通過 VREF 輸入編程。

　　422 模式：在該模式下，串行數據通過 DATA(A) 輸入，輸出在 0V 和 +5V 之間切換。

　　應用場景

　　DEI0429-WMB 主要用于航空電子設備中的串行數據傳輸，支持 ARINC 429 和 RS-422 標準，適用于飛機通信、導航和飛行控制系統。

深圳市立維創展科技有限公司，優勢提供DEI高端芯片訂貨渠道，部分備有現貨庫存。

推薦資訊

  • DEI2085-MES-G收發器DEI

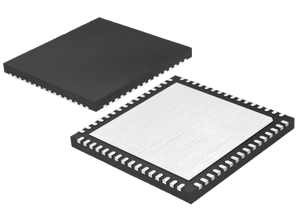

    DEI2085-MES-G收發器DEI 2023-06-26 16:51:26
