RFCR2888嵌入式X波段同軸環形器RFCI

發布時間：2025-02-21 13:40:56 瀏覽：966

RFCR2888嵌入式X波段同軸環形器RFCI

　　RFCR2888是一款高性能的嵌入式X波段同軸環形器，專為需要高頻率、低損耗和高隔離度的應用設計。以下是該環形器的詳細介紹：

　　產品概述

　　RFCR2888環形器工作在X波段，頻率范圍從8000 MHz到10500 MHz，覆蓋了X波段的主要頻率。這種環形器在雷達、通信和電子對抗系統中有廣泛的應用，特別是在需要高頻率和高隔離度的場合。

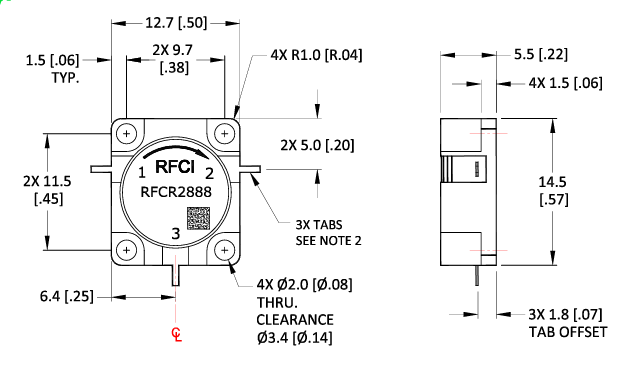

　　機械特性

　　尺寸：該環形器的尺寸為12.7 mm(0.50英寸)寬，6.4 mm(0.25英寸)高，適合嵌入式安裝。

　　安裝：設計有4個直徑為1.5 mm(0.06英寸)的安裝孔，方便固定。

　　引腳：2個直徑為5.0 mm(0.20英寸)的引腳，3個引腳的偏移量為1.8 mm(0.07英寸)，確保了良好的電氣連接和機械穩定性。

　　電氣性能

　　頻率范圍：8000 MHz至10500 MHz，覆蓋了X波段的主要頻率。

　　插入損耗：典型值小于0.35 dB，最大值0.50 dB，保證了信號傳輸?shù)牡蛽p耗。

　　隔離度：最小值18 dB，典型值大于22 dB，提供了良好的信號隔離，防止信號干擾。

　　回波損耗：最小值18 dB，典型值大于22 dB，確保了良好的信號反射特性。

　　功率和溫度等級

　　正向功率：最大500/50瓦特，能夠承受高功率信號。

　　反向功率：最大35瓦特，適用于連續波(CW)操作。

　　工作溫度：-40至+85°C，適用于各種環境條件。

　　存儲溫度：-40至+95°C，確保了在極端溫度下的存儲安全。

　　應用

　　RFCR2888環形器適用于需要高頻率、低損耗和高隔離度的應用，如：

　　雷達系統：用于信號的分離和保護接收器。

　　通信系統：用于信號的隔離和方向控制。

　　電子對抗：用于信號的干擾和保護。

RFCI是一家專業生產射頻(RF)環行器和隔離器的公司，產品覆蓋了從50 MHz到20 GHz的頻率范圍，廣泛應用于通信和無線基礎設施。深圳市立維創展科技有限公司優勢代理銷售RFCI產品，歡迎咨詢了解。
